Configurar los enchufes eléctricos y los interruptores de pared a alturas estándar y uniformes es importante tanto para la facilidad de instalación como para la comodidad del usuario.
Las variaciones de altura hacen que sea más difícil pasar el cable a través de las paredes. La uniformidad es fundamental al colocar el aislamiento en las paredes y fijar paneles de yeso a los montantes. Más importante es cómo funcionan los interruptores y enchufes para los usuarios. Las alturas irregulares de los interruptores de luz, por ejemplo, pueden desorientar y resultar inseguras.
| Área | Altura Recomendada |
| Altura de salida | 12 pulgadas por encima del piso hasta el fondo de la caja |
| Altura de salida de encimera | Tapas entre 15 y 20 pulgadas de la superficie del mostrador |
| Altura de salida (necesidades especiales) | 12 a 15 pulgadas |
| Altura del interruptor de luz | 48 pulgadas |
| Altura del interruptor de luz (necesidades especiales) | 44 a 48 pulgadas |
La altura estándar para las cajas de enchufes de pared es de aproximadamente 12 pulgadas desde la parte superior del revestimiento del piso hasta la parte inferior de la caja del receptáculo (o 16 pulgadas hasta la parte superior de la caja).
Si está configurando las alturas de las cajas antes de la instalación del contrapiso , el revestimiento del piso o cualquier contrapiso , asegúrese de tener en cuenta esta diferencia de altura esperada. Si tiene muestras reales de los materiales, es útil apilarlas y trabajar a partir de ellas.
Para las personas discapacitadas y de edad avanzada, 15 pulgadas por encima de la parte superior del revestimiento del piso generalmente se considera la altura estándar más baja, pero pueden ser tan altas como sea necesario. Los residentes en sillas de ruedas pueden beneficiarse de cajas eléctricas ligeramente más altas, con la parte inferior de la caja a no menos de 15 pulgadas del piso.
En los tomacorrientes de encimera, es estándar instalar cajas de salida de manera que las partes superiores estén entre 15 y 20 pulgadas de la superficie de la encimera. Asegúrate de que todas las cajas de salida estén colocadas exactamente a la misma altura, ya que estas salidas serán muy visibles.
La altura estándar de los interruptores de pared en la mayoría de las habitaciones (excluyendo las que se encuentran sobre encimeras de cocina ) es de 48 pulgadas por encima de la parte superior del revestimiento del piso (medida hasta la parte inferior de la caja).
Para aquellos con necesidades especiales, generalmente se especifica 48 pulgadas como altura máxima, ya que puede ser difícil alcanzar niveles más altos cuando se está sentado en una silla de ruedas. En estas situaciones, está bien colocarlos un poco más abajo (con la parte inferior de la caja a 44 pulgadas del piso, por ejemplo).A
Medir individualmente la altura de cada salida con una cinta métrica es una forma de establecer las alturas de las salidas. Pero existen algunos otros trucos que quizás desees utilizar para acelerar el proceso.

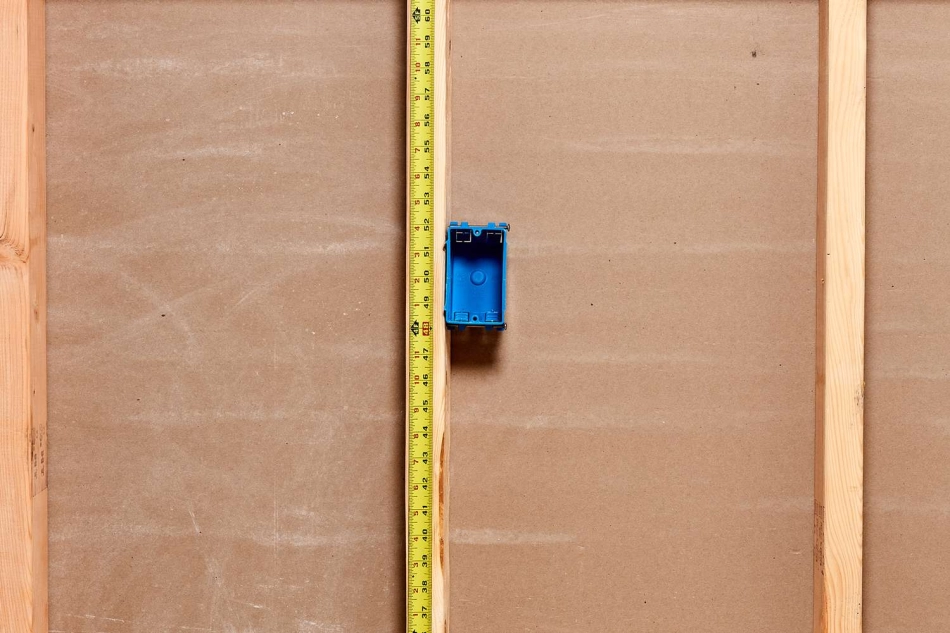

Con una cinta métrica a mano, puede medir rápidamente las alturas de los tomacorrientes y los interruptores comenzando con el extremo del gancho en el piso y midiendo hacia arriba.
El Abeto / Kevin Norris

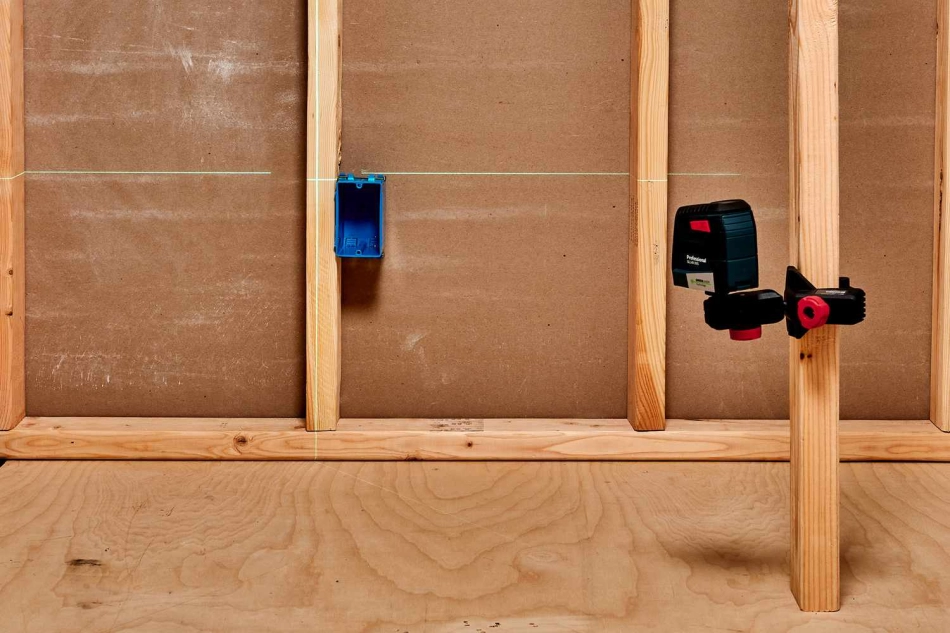

Determine la altura de su caja preferida y haga una sola marca en cualquier montante. Con un nivel láser colocado en el otro lado de la habitación, trace una línea a lo largo de toda la pared en la que está trabajando. Utilice la marca en la pared como punto de partida. Salga de esta línea a medida que coloca cada caja o, para conservar las baterías, haga marcas con lápiz en los montantes y luego apague el nivel láser.
Si desactiva la función de nivel en el nivel láser si sólo desea dibujar una línea recta, independientemente del nivel del suelo. O puede mantener activada la función de nivel para establecer la altura de la caja en relación con el suelo.
El Abeto / Kevin Norris

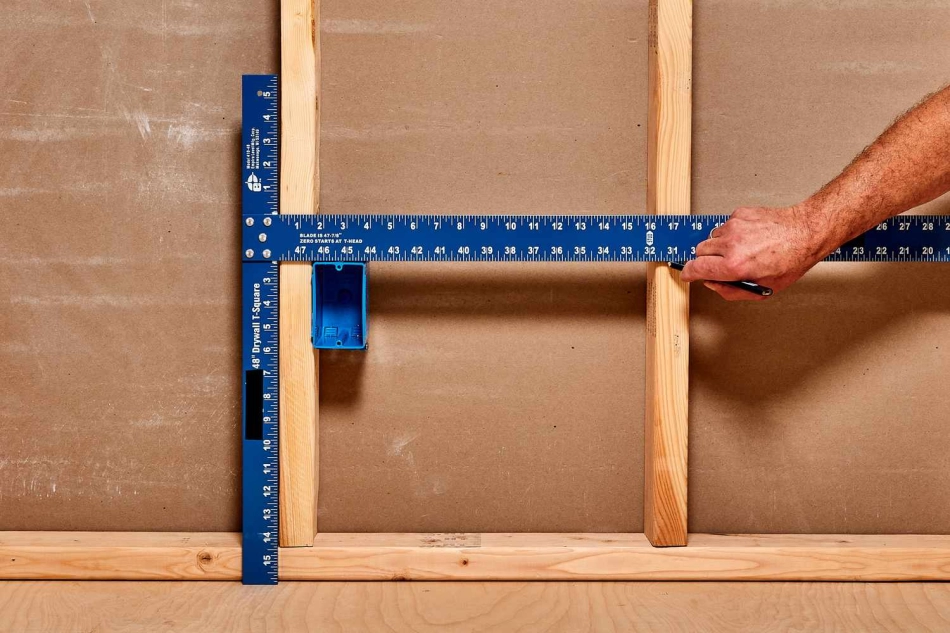

Este método rápido funciona mejor antes de que el revestimiento del piso ya esté instalado. Si tiene un cuadrado para paneles de yeso, coloque el extremo largo de la "T" del cuadrado perpendicular al piso. Sostenga la parte más larga del cuadrado aproximadamente paralela al piso. Marca una línea a lo largo de cuatro vigas pasando el lápiz por la parte inferior de la regla. Coloque los recipientes a esta altura. Esto le da una altura de 14 pulgadas. Si luego coloca un piso, elevando así el nivel del piso, terminará con una altura de aproximadamente 12 pulgadas sobre el piso.
El Abeto / Kevin Norris

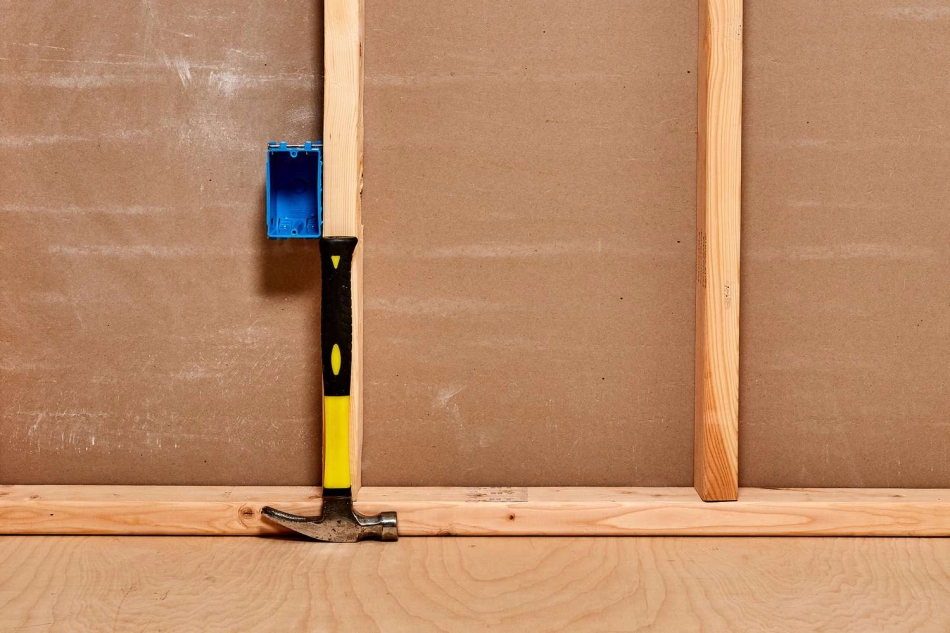

La mayoría de los martillos de 16 onzas miden aproximadamente 13 pulgadas de largo. Coloque el martillo en el piso con la cabeza hacia abajo, luego coloque la caja encima del mango del martillo, lo que dará como resultado una altura de salida de aproximadamente 12 pulgadas después de instalar el revestimiento del piso.
El Abeto / Kevin Norris

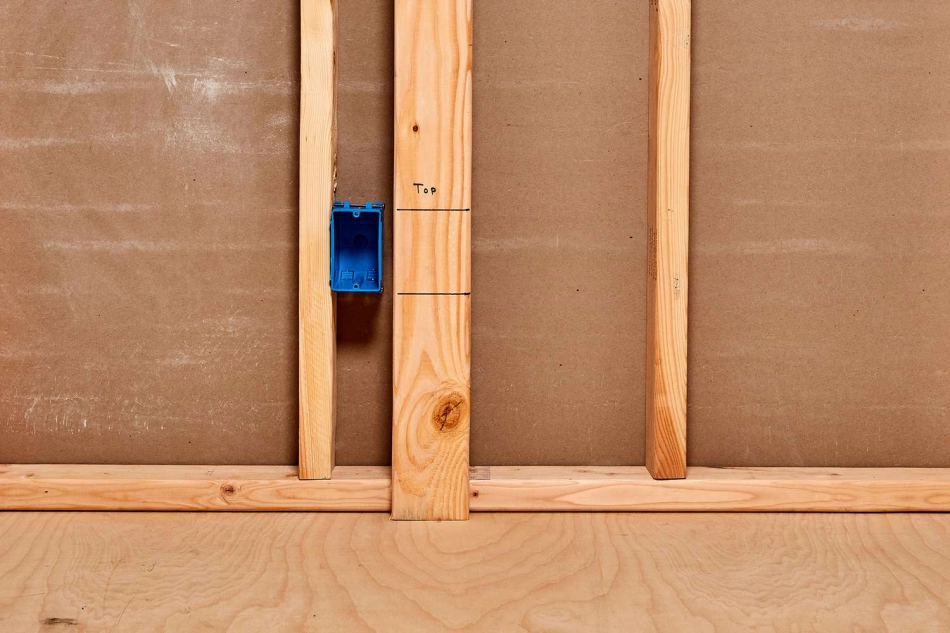

Un poste de historia es una herramienta casera que no es más que un pedazo de chatarra de dos por cuatro o cualquier tipo de madera claramente marcada con la altura que necesita.
Solo necesitas medir una vez: cuando haces el poste de la historia por primera vez. Puede usar un poste de un solo piso para todas las alturas de sus cajas, e incluso puede marcar diferentes alturas (enchufes e interruptores de luz) en el mismo poste del piso. Ayuda a delinear tanto la parte superior como la inferior de la caja de pared en el poste del piso, para evitar confusiones al marcar los montantes.
Simplemente coloque el poste junto a un montante de pared y marque el montante a la altura adecuada.Asegúrate de marcar el poste claramente. Notas como "parte inferior de la caja eléctrica" y "centro de la caja del interruptor" ayudan a evitar errores. Cuando haya terminado con su proyecto, guarde el poste para usarlo más adelante o recíclelo para usarlo como material de construcción.
El Abeto / Kevin Norris
Un poste de historia ni siquiera necesita ser un poste: puede ser cualquier cosa que sea lo suficientemente alta como para indicar la altura del tomacorriente o del interruptor de la luz. Utilice una caja de herramientas, una caja de almacenamiento, un trípode para luz de trabajo o cualquier cosa que utilice habitualmente cuando trabaje.
Aunque el Código Eléctrico Nacional (NEC) tiene muchas regulaciones precisas para la mayoría de los aspectos del cableado residencial, no especifica una altura para los enchufes de pared estándar (receptáculos) ni para los interruptores de luz.
Como resultado, las alturas suelen ser una cuestión de convención o preferencia. Sin embargo, su código eléctrico local es la última voz en estos asuntos, ya que los municipios a menudo adoptan y adaptan códigos de construcción modelo. Asegúrese de consultar con el departamento de construcción de su ciudad para conocer cualquier requisito específico.
Aunque el NEC no dice nada sobre las alturas para las instalaciones de cajas, los electricistas suelen seguir estándares profesionales comunes, dentro de un rango generalmente considerado aceptable. Si bien es mejor ceñirse a los estándares de altura de las cajas tanto como sea posible, a veces es posible que las cajas deban elevarse ligeramente o reducido debido a las circunstancias. Por ejemplo, si le resulta demasiado difícil clavar un clavo en un nudo de madera en uno de los montantes, está permitido mover la caja ligeramente hacia arriba o hacia abajo para evitar el nudo.
